Модель анализа

В этой части представлена логическая модель проектируемой информационной системы

Суть модели

Логическая модель - модель предметной области. И хотя предметная область библиотеки не является чем-то сложным, в процессе проектирования требуется

Выделение классов

Метод именных групп

Выпишем существительные из текста задачи. Сопоставим каждому чуществительному возможный класс.

Выпишем глаголы и отглагольные существительные. Сопоставим галголам операции классов или Варианты использования

Дополнительные соображения

Очевидно, чтобы вести учет выданных книг, нужн хранить какая книга выдана и кому выдана. Нам нужен класс для хранения информации о читателе. Назовем его Reader.

Также нам нужен класс, хранящий информацию о книге Book. Это не указано явно в тексте задачи, но в библиотеке много одинаковых книг. Что должен моделировать объект класса книга: издание или отдельный экземпляр? В нашей задаче не нужно отличать отдельные экземпляры книг. Это даже вредно: если два читателя по ошибке поменяются экземплярами, процесс возврата будет усложнен. Итак книга - это издание. Чтобы хранить информацию о доступности и отдельных экземплярах, введем атрибуты "Количество кземпляров", "Количество доступных экземпляров".

Книга, выданная читателю на руки будет моделироваться ассоциацией Borrowed ("на руках"). Срок выдачи удобно сделать атрибутом этой ассоциации, будем использовать класс ассоциации.

Тематический каталог представляет собой дерево категорий Topic.

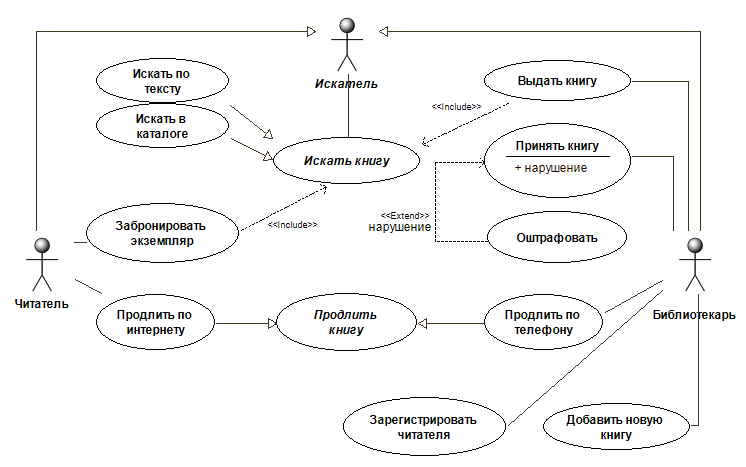

Модель использования

Искать книгу может как Читатель, так и Библиотекарь. Естественно для этого ввести действуещее лицо (актора) Искатель, обобщающее акторов, которым доступен поиск. Тот факт, что библиотекарю в результате поиска нужно отобразить служебную информацию (адрес шкафа, полки, где размещены экземпляры книги), можно игнорировать в логической модели или перенести в ВИ Выдать книгу.

Обратите внимание, не Читатель берет книгу, а Библиотекарь выдаёт. Именно обязанность библиотекаря зарегистрировать факт выдачи книги. Аналогично в ВИ Принять книгу - взаимодействие с системой в стенах библиотеки ведёт Библиотекарь.

Также обратите внимание, что продление через сайт инициируется Читателем, а продление по телефону инициируется Библиотекарем.

Структурная модель

Обратите внимание, множественность * у ассоциации Borrowed со стороны Reader означает, что конкретная книга может быть свзяана выдана разным читателям, ведь объект книги это множество бумажных экземпляров.

Реализация вариантов использования

Для некоторых наиболее важных ВИ построим текстовое описание и модель поведения.

ВИ "Искать по тексту"

Читатель или библиотекарь по текстовому запросу ищут конкретную книгу в библиотеке.

Текстовая реализация

• Акторы:​​​ Искатель
• Цель:​​​ ​Получить список книг
• Предусловия:​​​ -
• Постусловия:​​​ Каждая найденная книга удовлетворяет тексту запроса
• Основной​​ ​​сценарий:
  1. Актор вводит текст запроса.
  2. Актор видит книги Book, автор или название которых содержит текст запроса.
  3. Актор выбирает искомую книгу.
• Альтернативный сценарий:
  1. Актор видит сообщение, что книги не найдены.

Модель поведения

Для того, чтобы моделировать поиск книг, естественно ввести операцию найти книги searchBooks( request:string ) : Book[*]. Какому классу назначить эту ответственность? Добавим класс библиотека Library. Согласно паттерну GRASP Pure Fabrication он не соответствует объектам предметной области, а нужен лишь для выполнения некоторых обязанностей. Однако, удобно думать о Library как о центральном объекте системы, который "хранит" все прочие объекты: читателей, книги, тематический каталог.

Откуда приходят запросы? Как отображаются результаты? Эти вопросы детально прорабатываются в модели реализации. Однако на данном этапе удобно ввести класс SearcherController, согласно паттерну GRASP Controller. Это будет точка входа в логическую модель.

Кооперация, реализующая поведение ВИ "Искать по тексту" будет выглядеть так:

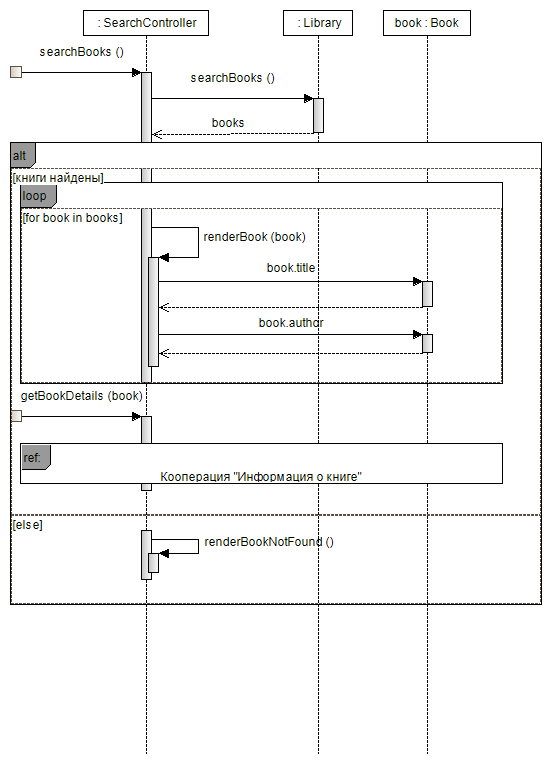

Основной сценарий взаимодействия представим в виде диаграммы последовательности:

Обратите внимание, сейчас нам не важно, как именно работает searchBooks. Это можнет быть полный перебор объектов с сопоставлением текста или запрос в базу данных с помощью поискового индекса. Оставим это модели реализации.

Также мы не детализируем, как именно происходит рендеринг книги для пользователя - опять же, на усмотрение реализации.

Получение детальной информации по книге не является частью сценария, но будет полезно отобразить на диаграмме свзязь между вариантами использования.

ВИ "Искать в каталоге"

Читатель или библиотекарь ищут конкретную книгу, зная тематику.

Текстовая реализация

• Акторы:​​​ Искатель
• Цель:​​​ ​Получить список книг
• Предусловия:​​​ -
• Постусловия:​​​ Каждая найденная книга удовлетворяет искомой тематике
• Основной​​ ​​сценарий:
  1. Актор выбирает тему из списка.
  2. Актору видит список дочерних тем и несколько книг с заданной темой.
  3. Актор выбирает дочернюю тему.
  4. Актору видит список дочерних тем (при наличии) и первые 10 книг с заданной темой.
  5. Актор выбирает искомую книгу.

Модель поведения

Кооперация, реализующая данный ВИ содержит SearchController, Library, Topic (кратность 1..), и книги Book (кратность ).

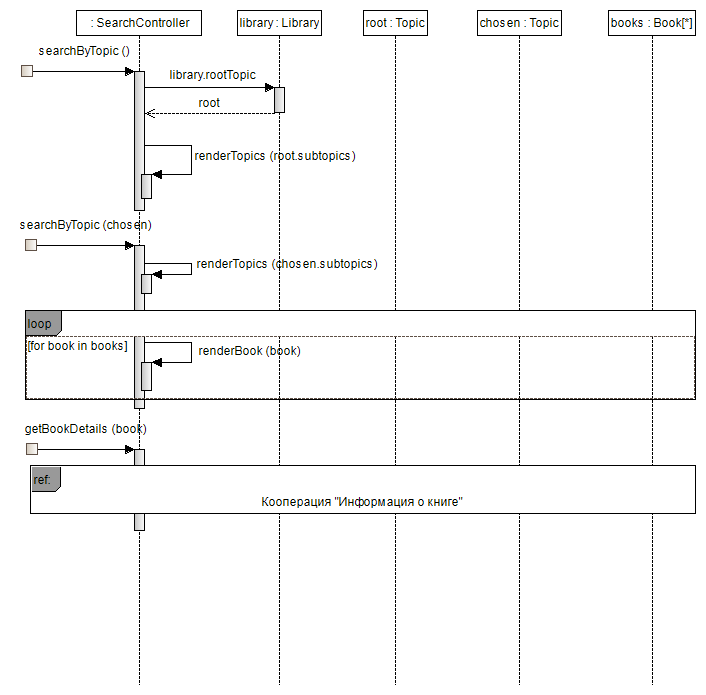

Покажем поведение на примере двух выбранных тем:

ВИ "Выдать книгу"

Безуслово, ключевой ВИ системы. Библиотекарь выдаёт книгу читателю и вносит об этом информацию в систему.

Тут можно было бы моделировать отказ выдать книгу при условии, что у читателя слишком много книг на руках, но для простоты мы опустим это поведение, к тому же этого нет в тексте постановки задачи.

Текстовая реализация

• Акторы:​​​ Библиотекарь
• Цель:​​​ Зарегистрировать выданную читателю книгу
• Предусловия:​​​ -
• Постусловия:​​​ -
• Основной​​ ​​сценарий:
  1. ВИ "Авторизовать читателя"
  2. ВИ "Искать книгу"
  3. Если книга свободна, Библиотекарь назначает книгу пользователю со стандартным сроком возврата.
• Альтернативный сценарий:
  1. Если книга занята, предложить Читателю забронировать книгу на другую дату.
  2. ВИ "Забронировать книгу"

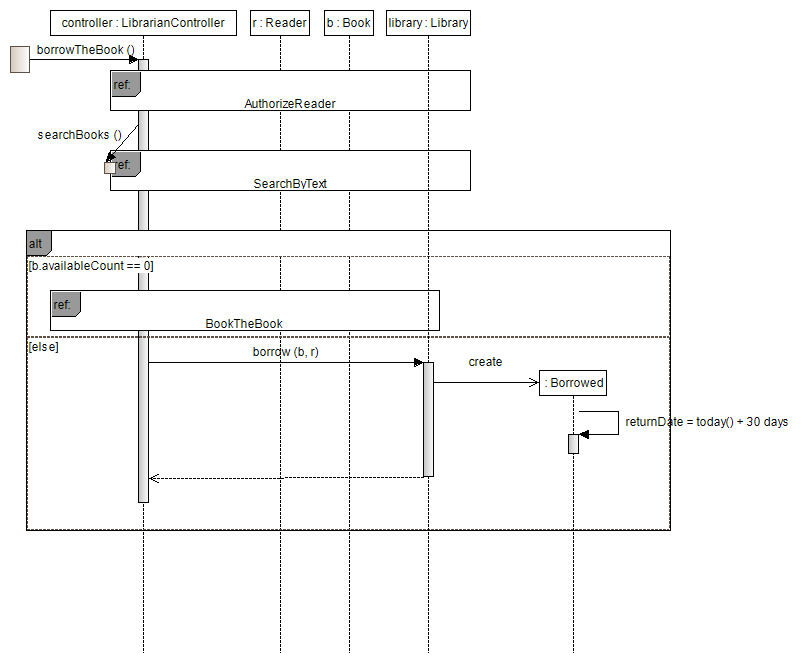

Модель поведения

Кооперация, реализующая данный ВИ содержит LibrarianController, Library, Book, Reader, Borrowed.

Обратите внимание, вызов searchBooks() в данном сценарии делает сам controller. На диаграмме последовательности ВИ "Искать по тексту" видно, что с этого вызова начинается последовательность. Это демонстрирует применение шлюзов (gates) и найденных сообщений.

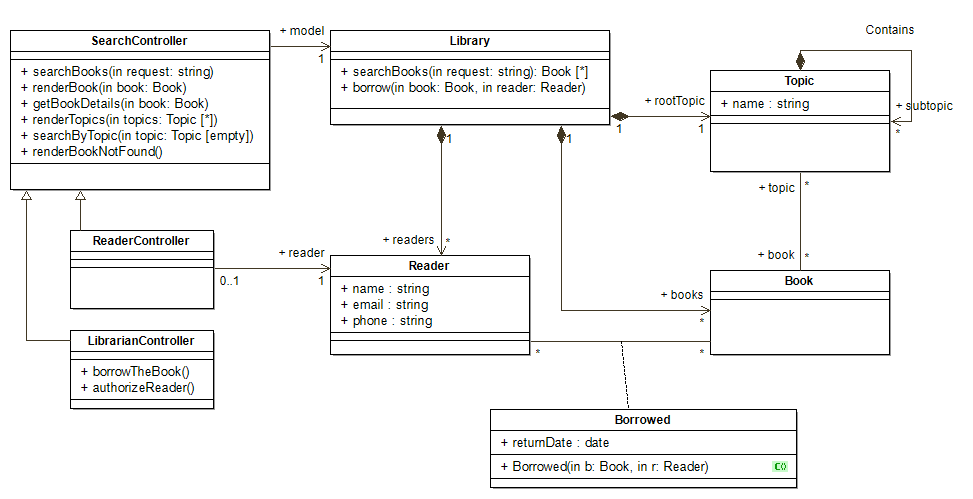

Обновленная структурная модель

В результате анализа вариантов использования в структурную модель были включены классы-контроллеры SearchController, ReaderController, LibrarianController, а также класс самой библиотеки Library, представляющий владение остальными объектами системы.

В существующие классы были добавлены методы. В частности, появился конструктор класса-ассоциации Borrowed, заполняющий дату возврата книги.

Обратите внимание! Класс Reader и класс ReaderController - не одно и то же. Reader - это то, как библиотека видит читателя. ReaderController - это то, как читатель видит библиотеку, собственно это интерфейс библиотеки для читателя.

Собственное поведение классов
